SA326：數字無線音頻收發模塊應用板高采樣率低延遲

SA326系列產品分為發射端模塊SA326-TX和接收端模塊SA326-RX，該產品是SA316-TX, SA316-RX模塊的應用板，上電就能工作，還可以用PC軟件直接設置模塊的頻率，聲音大小等參數，極大的簡化了用戶的開發難度，本產品對音質要求比較高的場合廣泛應用。

聯系我們

規格書&附件下載

產品規格書：SA326高保真無線音頻模塊 V1.4.pdf

封裝尺寸：SA316-TX SA316-RX package.rar

PC軟件：SA_PRO_V3.5.zip

產品簡介

性能參數

特點&應用

模塊接口說明

引腳定義

機械尺寸（單位：mm）

相關內容

無線音頻模塊SA326的產品簡介

參數	測試條件	最小	典型		最大	單位
工作電壓范圍		3.3	4.2		5	V
工作溫度范圍		-20	25		60	℃
工作頻率范圍	@UHF	500			980	MHz
工作頻率范圍	@VHF	160			270	MHz
音頻發射接收延時			4			ms
串口波特率			9600			bps
電流消耗
休眠電流（SA326-RX)			<45			uA
休眠電流（SA326F30-TX)			<20			uA
接收電流（SA326-RX)	@VCC=4.2V		< 140			mA
發射電流（SA326-TX）	不發射時		< 75			mA
發射電流（SA326-TX）	發射時		<120			mA
發射電流（SA326F30-TX）	不發射時@5v		< 75			mA
發射電流（SA326F30-TX）	發射時@5v,30dBm		< 700			mA
發 射參數
SA626F30-TX 發射功率	@VCC=4.2V	9	10		11	dBm
SA626F30-TX 發射功率	@VCC=5.0V	29	30		31	dBm
SA326-TX 發射功率	@VCC=4.2V	0			10	dBm
SA326-TX 發射功率	@VCC=5.0V	20			30	dBm
發射帶寬（BW)			300			KHz
鄰道功率比（ACPR）	@600KHZ		-60			dBc
麥克最大輸入電壓			0.3		1.5	Vrms
音頻頻率響應范圍		30			20k	Hz
接收參數
接收靈敏度				-96		dBm
音頻輸出幅度(差分）				400		mVrms
LOUT+,ROUT+驅動電阻				16-32		Ohm
SPKP,SPKN驅動電阻				4-8		Ohm
信噪比（SNR)	@1KHz			86		dB
總諧波失真(THD+N)	@48K采樣率			0.07		%

產品特點

UHF頻段：500/868/915 MHz
可定制：500~980 MHz
VHF頻段：160~270 MHz
SA326F30-TX開闊地傳輸距離為1500米
SA326-TX開闊地傳輸距離為200米
接收靈敏度：-96 dBm
音頻信噪比：86 dB
頻率響應：30 Hz-20 KHz
從麥克風輸入到音頻輸出延遲小于 3ms
數字調制方式：pi/4 DQPSK
占用帶寬：<300 KHz
傳輸速率 204.8 Ksps
采樣率：48 KHz

應用領域

有線音箱變無線音箱
無線話筒
無線耳機
高品質無線音頻傳輸

SA326-TX

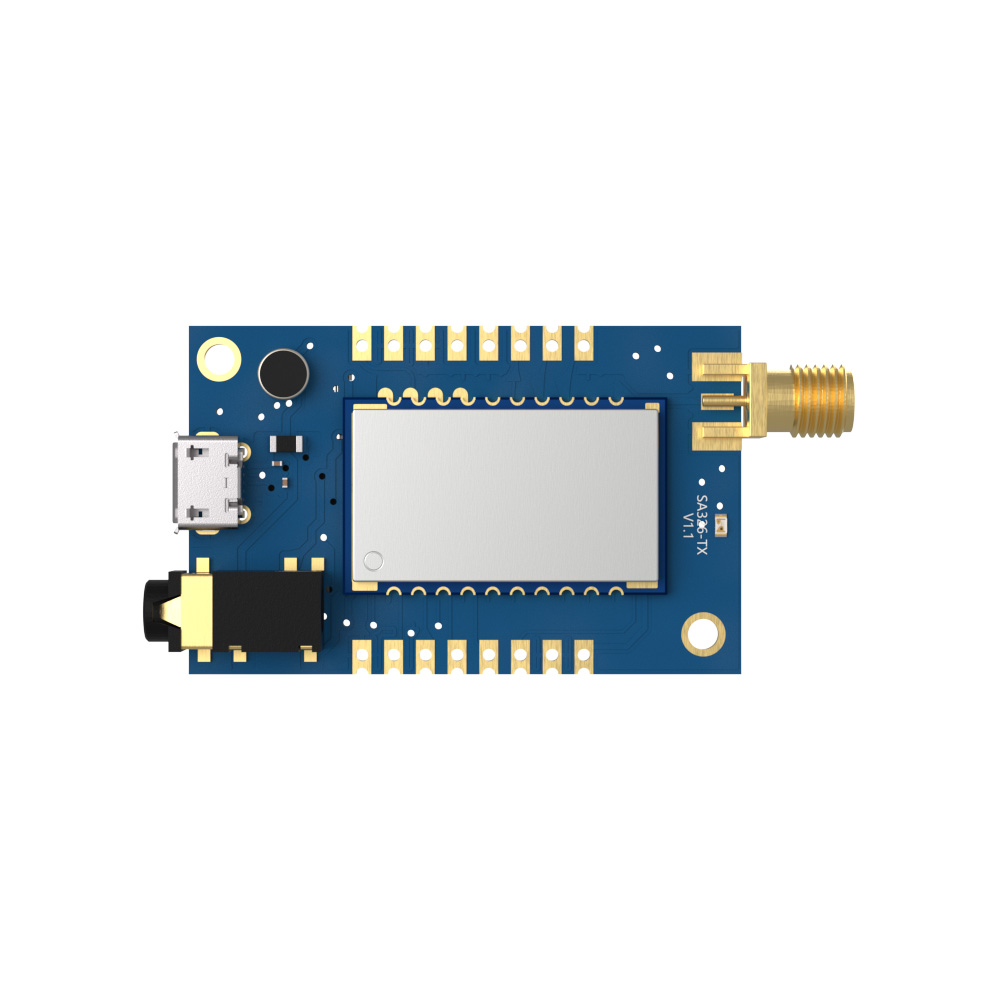

無線音頻模塊SA326-TX的接口說明

SA326-RX

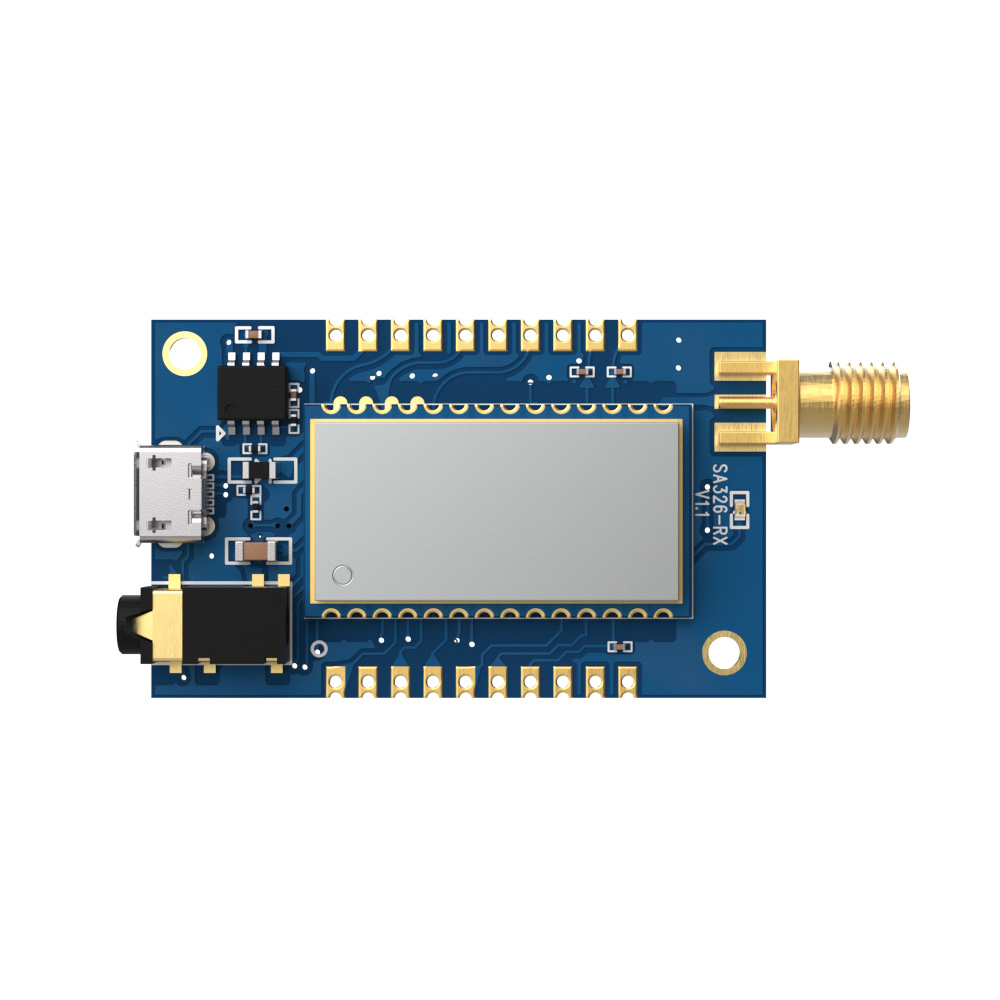

無線音頻模塊SA326-RX的接口說明

SA326-TX

無線音頻模塊SA326-TX的引腳

腳位編號	引腳定義	I/O	電平標準	描述
1	GND		0	接電源負極
2	1	I	0-3.3V	頻率16通道8421編碼，第1位，默認“1”輸出
3	2	I	0-3.3V	頻率16通道8421編碼，第2位，默認“1”輸出
4	4	I	0-3.3V	頻率16通道8421編碼，第4位，默認“1”輸出
5	8	I	0-3.3V	頻率16通道8421編碼，第8位，默認“1”輸出
6	CS	I/O	0-3.3V	內接LDO的EN，拉低休眠，內部有上拉，默認“1”輸出
7	GND		0	接電源負極
8	VCC		3.3-6V	外接電源正極.(典型值4V)
9	GPIO0	I/O	0-3.3V	內接SA316-TX的GPIO0，用I2S模式時，可配置成LRCK
10	GPIO1	I/O	0-3.3V	內接SA316-TX的GPIO1，用I2S模式時，可配置成SCK
11	GPIO2	I/O	0-3.3V	內接SA316-TX的GPIO2，用I2S模式時，可配置成MCLK
12	GPIO3	I/O	0-3.3V	連接SA316-TX的GPIO3，用I2S模式時可配置成SDIN
13	GPIO4	I/0	0-3.3V	內接音頻芯片的GPIO4
14，15	GND		0	接電源負極
16	MIC_P	I		麥克風輸入正端，（信號小于300mVrms內最佳）

SA326-RX

無線音頻模塊SA326-RX的引腳

腳位編號	引腳定義	I/O	電平標準	描述
1	1	I	0-3.3V	頻率16通道8421編碼，第1位，默認“1”輸出
2	2	I	0-3.3V	頻率16通道8421編碼，第2位，默認“1”輸出
3	4	I	0-3.3V	頻率16通道8421編碼，第4位，默認“1”輸出
4	8	I	0-3.3V	頻率16通道8421編碼，第8位，默認“1”輸出
5	GPIO4	I/O	0-3.3V	連接SA316-RX的GPIO4
6	GPIO3	I/O	0-3.3V	內接SA316-RX的GPIO3，用I2S模式時可配置成MCLK
7	GPIO2	I/O	0-3.3V	內接SA316-RX的GPIO2，用I2S模式時，可配置成SDIO
8	CS	I/O	0-3.3V	內接LDO的EN，拉低休眠，內部有上拉，默認“1”輸出
9	GND	I	0	接電源負極
10	VCC	I	3.3-6V	外接電源正極.(典型值4V)
11	GPIO1	I/O	0-3.3V	內接SA316-RX的GPIO1，用I2S模式時，可配置成SCK
12	GPIO0	I/O	0-3.3V	內接SA316-RX的GPIO0，用I2S模式時，可配置成LRCK
13	GND	I	0	接電源負極
14	LOUL LOUT+	O		接SA316-RX的LOUT+，可直接驅動耳機
15	GND	I	0	接電源負極
16	ROUT+	O		接SA316-RX的ROUT+，可直接驅動耳機
17	GND	I	0	接電源負極
18	VOL-ADJ	I	3.3V	音量調節腳位，模塊已接50K歐可調電位器，已可以外接電位器
19	SPKN	O		功放輸出腳，外接4歐或8歐2W的喇叭
20	SPKP	O		功放輸出腳，外接4歐或8歐2W的喇叭
