如何正確的給無線模塊安裝八木天線

SW433-BM-11DB是我司的一款433MHz定向八木天線，它是一款為無線室外系統設計的專用天線。具有高增益、良好駐波比、結構巧妙、安裝方便、性能穩定等特點,同時具有很好的防振動和老化能力。八木天線一般搭配大功率的無線模塊來使用的，例如我司的5W LoRa無線數傳電臺LoRa6500Pro和LoRaP30Pro 30W無線數傳電臺，超大功率的它們，加上八木天線增益效果，可以極大的增加模塊的通訊距離。

搭配八木天線時，一個正確的安裝方式是非常重要的，很多客戶跟我司反映八木天線沒有達到預期的增益效果都是因?yàn)椴徽_的安裝方式導致?？梢娨粋€(gè)正確的安裝方式是多么重要的，下面我司為大家寫出正確的安裝流程，希望能幫助到大家。

結構介紹

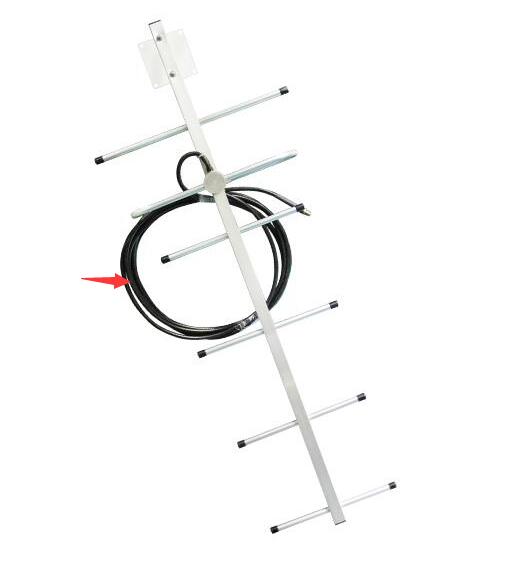

1. 此處是八木天線的底部，是用來捆綁在固定桿子上的，可通過螺絲來調節松緊程度。如下圖：

2. 黑色的長線是天線的延長線，用來與無線模塊連接。

安裝流程

1. 我們選擇安裝天線的地方盡量遠離障礙物、環境空曠的地方。天線離地至少一米以上，天線高度越高，對無線模塊的增益效果就越好。
2. 發射機無線模塊的天線要選擇垂直安裝，如下圖：

3. 接收機無線模塊的天線要水平安裝，如下圖：
4.

這是我司工程師經過多次實驗后，得出的結果，天線這樣安裝方式給無線模塊帶來增益的效果是最好的。當然如果發射機與接收機都是水平或者垂直安裝都不能說是錯誤的安裝，只是增益的效果會變得差一些。所以這也是我司推薦給大家安裝八木天線的方式，希望能幫助到大家。
