SK509無線開關量模塊的撥碼開關定義

SK509是思為無線推出的一款大功率工業級可對碼遠程無線四路開關量控制模塊。它提供了四路信號輸入及四路控制輸出接口，具有接口簡單、工作可靠等特點。用戶還可以用界面友好的上位機軟件以無線的方式來配置修改模塊內部的相關參數。模塊上的撥碼開關可以更換無線模塊的工作頻率（16 組可選）、工作模式等，這使得模塊的使用非常靈活方便。但是有許多客戶反應不會使用SK509模塊上的撥碼開關。本文章把思為無線將模塊上撥碼開關進行總結，希望能幫助到廣大的用戶。

(SK509無線開關量模塊)

DIP1～4： 撥碼開關1-4是工作頻率通道選擇，一共 16 組（默認出廠信道間隔 0.5M），頻率值可通過 PC 重新 配置。 撥碼開關狀態與 PC 設置的工作頻率通道對應關系圖如下：

備注：多個模塊之間的撥碼開關1-4的位置一定要一樣，否則無法通訊成功。

DIP5： ON-在撥碼5開關閉合時是正常通訊工作模式 OFF—在撥碼5開關打開時是配置參數模式，如圖：

（開啟配置模式）

DIP6： 撥碼開關6是對碼模式，此模式可以讓即時模式主機通道跟從機通道對碼，對碼之后的通道才能控制。在進行對碼模式時，兩個模塊都要打DIP6才可以進行對碼，否則是無法對碼成功。如圖：

(開啟對碼模式)

備注：配置對碼時，可在斷電下進行配置。但上電時，從機先上電，主機后上電，才能配置成功。每次復位上電后會檢測撥碼開關的狀態,如模塊檢測到的 DIP7 和 DIP8的撥碼狀態與上次上電的狀態不同，則以前對碼的通道會取消，用戶需重新對碼。

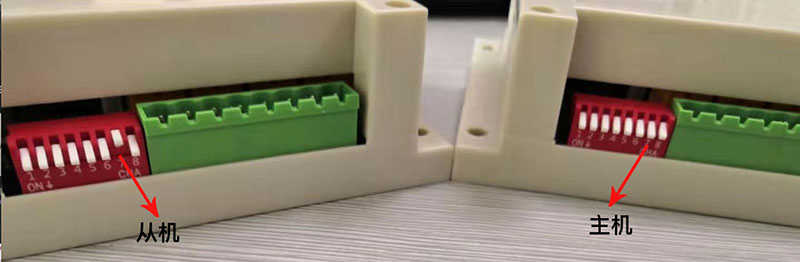

DIP7：撥碼開關7是用來設置主從模式，主機只能設置一臺，從機可設置多臺。DIP7閉合的是主機，開啟的是從機。如圖：

（主從模式設置）

備注：很多客戶在使用的時候，發現報警燈常亮。大多數都是因為沒有設置主從模式，所以模塊無法通訊，就會出現報警燈常亮的情況。

DIP8： 撥碼開關8是通訊工作模式選擇，閉合時是即時工作模式，打開時是定時模式，定時時間可以通過PC軟件進行設置。如圖：

（開啟定時模式）

如果我們修改了八個撥碼開關的其中一個，那么一定要重新上電之后才會生效，這一點請各位用戶一定要注意。
