RF模塊如何配合DEMO演示板進行參數設置調試程序

RF4432PRO無線收發模塊常常被應用于遙控器、玩具控制、遠程抄表等領域，大家都知道模塊必須要用信號調制才能正常工作，這時有DEMO演示板就可以非常容易的配置參數了，那么RF模塊如何配合DEMO演示板進行參數設置調試程序?

以RF4432PRO無線收發模塊為例子，將RF模塊連接彈簧天線，并焊接到DEMO演示版，如圖所示：

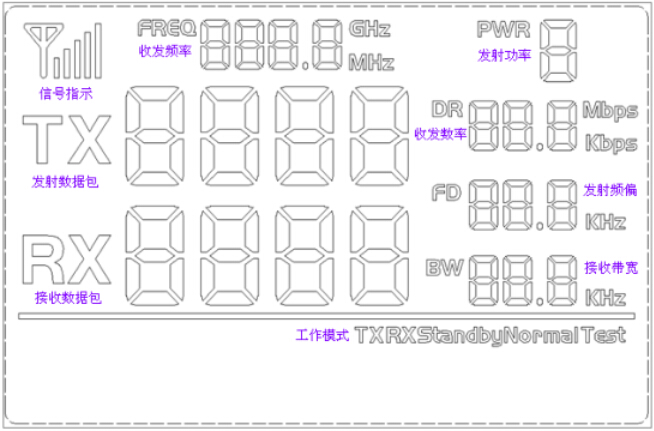

LCD界面如下所示：

用戶可以通過按鍵設置頻率、功率、收發速率等參數。

工作模式：

1、正常發射模塊：定時發送數據包(在設置模式下，暫不發送數據包);

2、正常接收模式：上電進入接收狀態，接收數據包，并將正確接收到的數據包再發出;

3、長發射模式：模塊處于常發狀態;

4、常接收模式：模塊處于常接收狀態(不轉發數據);

5、休眠模式：RF模塊處于standby狀態。

按鍵操作：

1、SET按鍵

按鍵進入設置模式，如設置最后一項參數，則按鍵跳出設置模式。

2、UP、Down按鍵

在設置模式下，按鍵修改相應的設置參數。

注：內部帶有FLASH，所有設置的參數掉電均可保存。

以上就是RF模塊與DEMO演示板配合使用設置參數調試程序的方法，如果還有不清楚不明白的地方可以聯系思為無線的客服。
